स्ट्रक्चरल ब्लाइंड रिवेट्स 3.2 मिमी - 5.0 मिमी न्यूमेटिक रिवेट गन एयर पावर राइटर

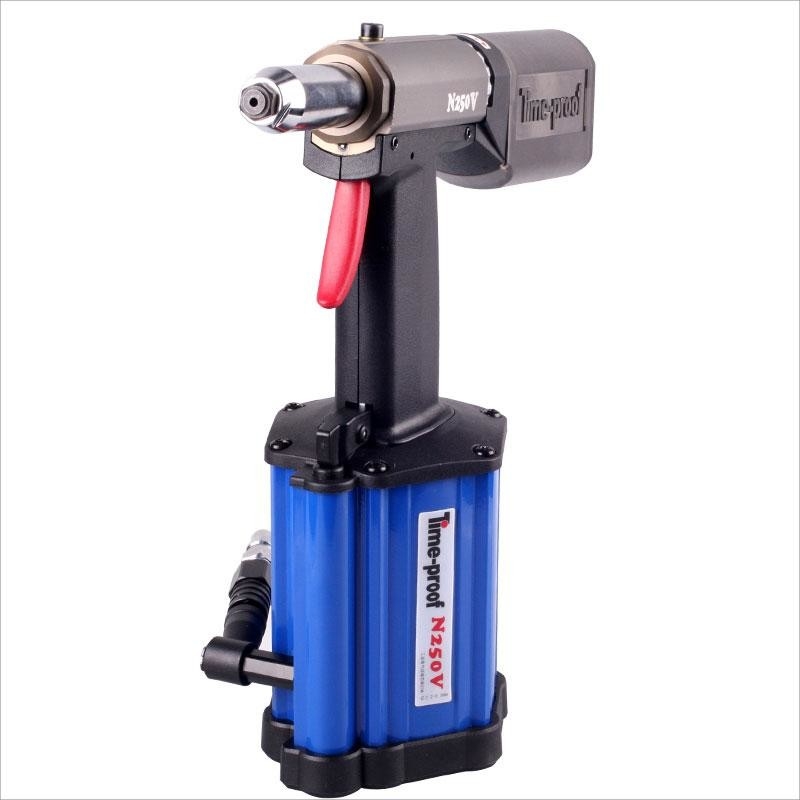

वैक्यूम सिस्टम के साथ N250V वायवीय हाइड्रोलिक रिवेटिंग टूल / एयर पावर राइटर / रिवेट गन

उत्पाद का प्रदर्शन:

उत्पाद विवरण:

1. तेज गति।

2. नीचे से एयर आउटलेट।

3. शक्तिशाली।

4. कंपन विरोधी।

5. ऊपर से तेल भरना।

6. सिलेंडर डिजाइन पेटेंट।

परिचय
समय प्रूफ^®वायवीय / हाइड्रोलिक
रिवेटिंग टूल सीरीज़

नवाचार और अनूठी विशेषता
उपकरणों की सबसे उल्लेखनीय विशेषताएं उपकरण निकायों का अनूठा डिज़ाइन हैं - एयर सिलेंडर।
वर्टिकल हेक्सिगॉन के आकार के एयर सिलेंडर डिजाइन के साथ, यह उत्पादन के त्रिपक्षीय तरीके को बदल देता है।सिलेंडर के चारों ओर धागे को टैप करने के बजाय हवा के सिलेंडरों को ऊपर और नीचे से छह स्क्रू द्वारा बंद कर दिया जाता है
शरीर जिसके लिए काफी सामग्री मोटाई की आवश्यकता होती है।अद्वितीय सिलेंडर क्लोजिंग मेथॉर्ड के साथ, यह टूल को तुलनात्मक रूप से हल्का बनाता है।
अद्वितीय डिजाइन के परिणामस्वरूप इसके लंबे ट्यूबलर आकार के प्रोफाइल के कच्चे माल द्वारा कुशल उत्पादन होता है।गैर-लचीले मोल्डिंग के बिना, सबसे किफायती तरीके से टूल स्ट्रोक की विस्तृत श्रृंखला को लागू करने के लिए सिलेंडर की ऊंचाई को लचीले ढंग से काम किया जा सकता है।
विमानन ग्रेड एल्यूमीनियम मिश्र धातु की सामग्री से सिलेंडर की ताकत पर्याप्त साबित होती है।
अद्वितीय सिलेंडर डिजाइन का पेटेंट कराया गया है।

फ़ायदे
उपकरण श्रृंखला की विस्तृत श्रृंखला का आयोजन करने वाले निर्माता की मदद करना, और कम लागत पर अनुकूलित उपकरण विकसित करना;उपकरणों की पूरी श्रृंखला को आसानी से व्यवस्थित करने वाले वितरकों की मदद करना;और आसानी से बिक्री के बाद सेवाओं को पूरा करना;

मॉड्यूलर डिजाइन
यह लागत कम करने के लिए टूल रेंज के डिजाइन में एक और दृष्टिकोण है
और उत्पादन, रखरखाव और मरम्मत के लिए आवश्यक स्टॉक आइटम।
टाइम-प्रूफ™ न्यूमैटिक रिवेटिंग टूल रेंज में कई भाग होते हैं
विधानसभाओं विभिन्न मॉडलों के बीच विनिमेय।करने में उल्लेखनीय सहायता करता है
सेवा प्रबंधन में वितरक।

उपकरण श्रृंखला
वाणिज्यिक श्रृंखला;
औद्योगिक श्रृंखला;
पेशेवर श्रृंखला;

वाणिज्यिक श्रृंखला:

वाणिज्यिक श्रृंखला के रिवेटिंग टूल में उपसर्ग -Z के साथ मॉडल होते हैं:Z5000, Z5000V, Z5000A, Z5000AV 4,8/5,0mm तक ब्लाइंड रिवेट्स सेट करने के लिएZ6400, Z6400V 6,4mm तक ब्लाइंड रिवेट्स सेट करने के लिए।
प्रत्यय -V के साथ मॉडल कोड वैक्यूम सकिंग सिस्टम वाले उपकरण को इंगित करता हैटूल नोजपीस और ऑटोमैटिक ब्लो आउट में ब्लाइंड रिवेट्स को होल्ड करने के लिएबाकी मैंड्रेल सेटिंग के बाद।
प्रत्यय -ए के साथ मॉडल कोड इंगित करता है कि उपकरण कर्षण के साथ अनुकूलित हैंZ5000 और Z5000A की जोड़ी बनाते हुए स्ट्रोक का त्याग करने पर शक्ति में वृद्धि हुई,Z5000V और Z5000AV।
वाणिज्यिक श्रृंखला उपकरण उपस्थिति सभी काले लेकिन लाल रंग में व्यवस्थित हैडिफ़ॉल्ट के रूप में ट्रिगर करें।
वाणिज्यिक श्रृंखला उपकरण DIY और अर्ध-औद्योगिक सेवा के लिए तैनात हैंबाजार का खंड।कम लागत उन्मुख, अधिकांश में उत्पादन की व्यवस्था हैबड़े पैमाने पर उत्पादन के साथ आर्थिक तरीका।भागों की कुछ महत्वहीन सामग्री को छोड़कर,प्रमुख पुर्जे और पुर्जे संयोजन गुणवत्ता से समझौता नहीं करते हैं, ताकिगैर-पेशेवर द्वारा सरल बुनियादी रखरखाव के साथ उपकरण जीवन को लम्बा करेंउपयोगकर्ता।
बुनियादी मॉडल Z5000 के जीवन परीक्षण से पता चलता है कि टूल स्टार्ट टू लूज सेटिंग स्ट्रोक हैलगभग सेटिंग के बाद।120,000 ब्लाइंड रिवेट्स अलू/स्टील मल्टीग्रिप 4,8 x 15वाशर के बिना (एक कीलक के लिए दो स्ट्रोक)।परीक्षण के दौरान, जबड़े का एक सेटरिवेट के 54,000 टुकड़ों के बाद घिस जाने के कारण प्रतिस्थापित हो गए हैं।

औद्योगिक श्रृंखला:

औद्योगिक श्रृंखला रिवेटिंग टूल में मॉडल होते हैं, रिवेट सेटिंग टूल्स के लिए प्रीफिक्स -एन और रिवेट नट सेटिंग टूल्स के लिए प्रीफिक्स -एम:
N240, N240V 4,0mm तक ब्लाइंड रिवेट्स सेट करने के लिए
N250, N250V 4,8/5,0mm तक ब्लाइंड रिवेट्स सेट करने के लिए
N640C, N640CV, N640G, N640GV ब्लाइंड रिवेट्स और स्ट्रक्चरल ब्लाइंड रिवेट्स को 6,4mm तक सेट करने के लिए
10 मिमी तक मोनोबोल्ट या समतुल्य सेट करने के लिए N1100G
M8 तक ब्लाइंड रिवेट नट सेट करने के लिए M2308
M12 तक ब्लाइंड रिवेट नट सेट करने के लिए M2312
16mm तक के स्ट्रोक के साथ स्प्लिट नट सेट करने के लिए M2312L
M14 तक ब्लाइंड रिवेट नट सेट करने के लिए M2314
प्रत्यय -V के साथ मॉडल कोड इंगित करता है कि टूल नोजपीस में ब्लाइंड रिवेट्स को पकड़ने के लिए वैक्यूम सकिंग सिस्टम के साथ टूल है और सेटिंग के बाद बाकी मैंड्रेल को स्वचालित रूप से बाहर निकालता है।
प्रत्यय -सी के साथ मॉडल कोड इंगित करता है कि टूल को मोनोबोल्ट, इंटरलॉक, मैग्नालॉक या समकक्ष सेटिंग लागू करने के लिए अतिरिक्त लंबे स्ट्रोक के लिए डिज़ाइन किया गया है;जबकि प्रत्यय -G इंगित करता है कि टूल को अतिरिक्त कर्षण शक्ति के लिए डिज़ाइन किया गया है जो हेमलोक या समकक्ष सेटिंग को लागू करता है।
औद्योगिक श्रृंखला उपकरण सामान्य औद्योगिक और व्यावसायिक अनुप्रयोगों के बाजार खंड पर लक्षित हैं।श्रृंखला में ब्लाइंड रिवेट सेटिंग टूल के साथ-साथ ब्लाइंड रिवेट नट/बोल्ट सेटिंग टूल, स्प्लिट नट सेटिंग टूल शामिल हैं।
यह टाइम-प्रूफ™ न्यूमेटिक रिवेटिंग टूल्स रेंज की मुख्य श्रृंखला है।
औद्योगिक प्रस्तुतियों में अलग-अलग अनुप्रयोगों के लिए कई कार्यात्मक विस्तारित नाक असेंबली और अनुकूलित सहायक उपकरण हैं।
टाइम-प्रूफ को ग्राहकों के लिए बन्धन समाधान की सेवा देने वाली एक अनुभवी आर एंड डी टीम का आनंद मिलता है।

पेशेवर श्रृंखला
पेशेवर श्रृंखला रिवेटिंग टूल में मॉडल शामिल हैं: QH264, 6,4 मिमी तक लॉकबोल्ट सेट करने के लिए
QH1100 10 मिमी तक लॉकबोल्ट सेट करने के लिए TK164 6,4 मिमी तक स्पीड-रिवेट सेट करने के लिए और हैमरड्राइव रिवेट सेटिंग टूल, इंस्टॉलेशन उपकरण।

पेशेवर श्रृंखला riveting उपकरण ग्राहकों की आवश्यकताओं पर विकसित किए जा रहे हैं और फास्टनरों की स्थापना समाधानों की सेवा द्वारा प्रचारित किए जा रहे हैं।
औद्योगिक श्रृंखला और व्यावसायिक श्रृंखला उपकरण उपस्थिति को नीले रंग के एयर सिलेंडर के साथ डिफ़ॉल्ट रूप से व्यवस्थित किया जाता है।
