2.4 मिमी - 4.0 मिमी न्यूमेटिक रिवेट नट टूल वैक्यूम सिस्टम के साथ हल्के वजन का

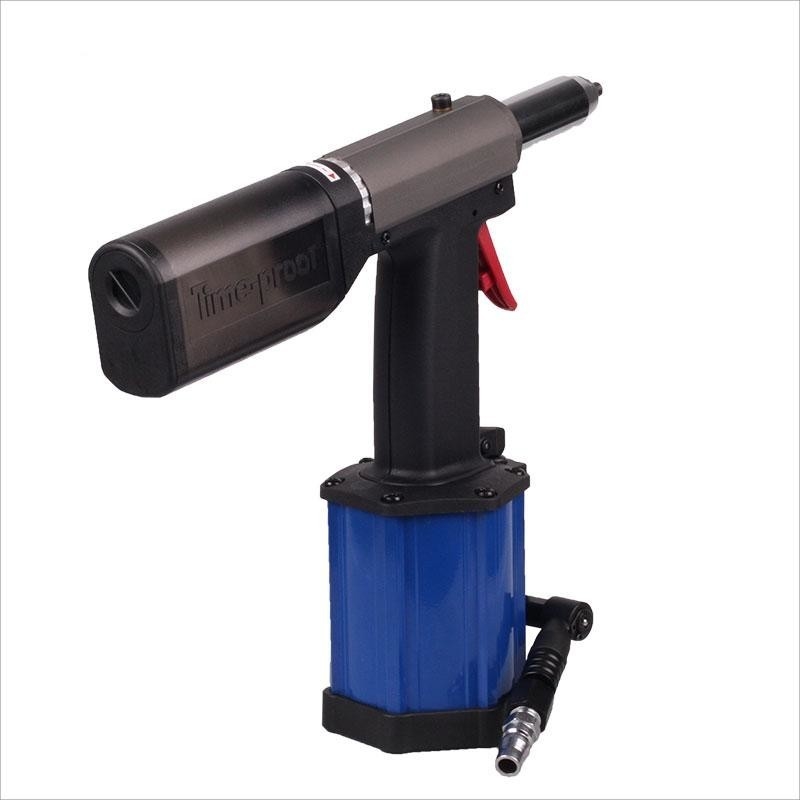

N240V न्यूमेटिक हाइड्रोलिक रिवेटिंग टूल रिवेट गन एयर रिवेटर वैक्यूम सिस्टम के साथ 2.4 मिमी-4.0 मिमी हल्के वजन तेज गति

उत्पाद का प्रदर्शन:

उत्पाद विवरण:

1. प्रकाश.

2. नीचे से हवा का निकास।

3. ऊपर से तेल भरना।

4. सिलेंडर डिजाइन का पेटेंट कराया गया।

परिचय
समय प्रूफ^®वायवीय/हाइड्रोलिक
रिवेटिंग टूल श्रृंखला

नवीनता एवं अनूठी विशेषता
उपकरणों की सबसे उल्लेखनीय विशेषताएं उपकरण निकायों - एयर सिलेंडरों का अनूठा डिजाइन है।
ऊर्ध्वाधर षट्भुज के आकार के वायु सिलेंडर डिजाइन के साथ, यह उत्पादन के पारंपरिक तरीके को बदल देता है।एयर सिलेंडरों को सिलेंडर के चारों ओर धागे को पारंपरिक रूप से टैप करने के बजाय, ऊपर और नीचे से, छह स्क्रू द्वारा बंद कर दिया जाता है।
शरीर जिसके लिए काफी सामग्री मोटाई की आवश्यकता होती है।अद्वितीय सिलेंडर बंद करने की विधि के साथ, यह उपकरण को तुलनात्मक रूप से हल्का बनाता है।
अद्वितीय डिजाइन के परिणामस्वरूप काफी लंबे ट्यूबलर आकार के प्रोफाइल के कच्चे माल द्वारा कुशल उत्पादन भी होता है।गैर-लचीली मोल्डिंग के बिना, सबसे किफायती तरीके से टूल स्ट्रोक की विस्तृत श्रृंखला को लागू करने के लिए सिलेंडर की ऊंचाई को लचीले ढंग से काम किया जा सकता है।
सिलेंडरों की ताकत एविएशन ग्रेड एल्यूमीनियम मिश्र धातु की सामग्री से पर्याप्त साबित होती है।
अद्वितीय सिलेंडर डिज़ाइन का पेटेंट कराया गया है।

फ़ायदे
उपकरण श्रृंखला की विस्तृत श्रृंखला का आयोजन करने और कम लागत पर अनुकूलित उपकरण विकसित करने में निर्माता की सहायता करना;वितरकों को उपकरणों की पूरी श्रृंखला को आसानी से व्यवस्थित करने में मदद करना;और बिक्री के बाद की सेवाओं को आसानी से पूरा करना;

मॉड्यूलर डिजाइन
यह लागत कम करने के लिए टूल रेंज के डिज़ाइन में एक और अधिक दृष्टिकोण है
और उत्पादन, रखरखाव और मरम्मत के लिए आवश्यक स्टॉक आइटम।
टाइम-प्रूफ™ न्यूमेटिक रिवेटिंग टूल रेंज में कई हिस्से होते हैं
विभिन्न मॉडलों के बीच विनिमेय असेंबलियाँ।यह उल्लेखनीय रूप से मदद करता है
सेवा प्रबंधन में वितरक।

औज़ार शृंखला
वाणिज्यिक श्रृंखला;
औद्योगिक श्रृंखला;
व्यावसायिक श्रृंखला;

वाणिज्यिक श्रृंखला:

वाणिज्यिक श्रृंखला रिवेटिंग टूल में उपसर्ग -Z के साथ मॉडल शामिल हैं: Z5000, Z5000V, Z5000A, Z5000AV 4,8/5,0 मिमी तक ब्लाइंड रिवेट्स सेट करने के लिए Z6400, Z6400V 6,4 मिमी तक ब्लाइंड रिवेट्स सेट करने के लिए।
प्रत्यय -V के साथ मॉडल कोड टूल को वैक्यूम सक्शन सिस्टम के साथ इंगित करता है जो टूल नोजपीस में ब्लाइंड रिवेट्स को पकड़ता है और सेटिंग के बाद स्वचालित रूप से बाकी मेन्ड्रेल को उड़ा देता है।
प्रत्यय -ए के साथ मॉडल कोड इंगित करता है कि उपकरण Z5000 और Z5000A, Z5000V और Z5000AV को जोड़ते हुए, स्ट्रोक त्यागने पर बढ़ी हुई कर्षण शक्ति के साथ अनुकूलित किए गए हैं।
वाणिज्यिक श्रृंखला उपकरण उपस्थिति को सभी काले लेकिन लाल ट्रिगर के रूप में डिफ़ॉल्ट रूप से व्यवस्थित किया जाता है।
वाणिज्यिक श्रृंखला के उपकरण बाजार के DIY और अर्ध-औद्योगिक खंड की सेवा के लिए तैनात हैं।कम लागत उन्मुख, बड़े पैमाने पर उत्पादन के साथ उत्पादन को सबसे किफायती तरीके से व्यवस्थित किया जाता है।भागों की कुछ महत्वहीन सामग्री को छोड़कर, मुख्य भागों और भागों की असेंबली गुणवत्ता से समझौता नहीं करती है, ताकि गैर-पेशेवर उपयोगकर्ताओं द्वारा सरल बुनियादी रखरखाव के साथ उपकरण जीवन को बढ़ाया जा सके।
मूल मॉडल Z5000 के जीवन परीक्षण से पता चलता है कि उपकरण लगभग सेटिंग के बाद सेटिंग स्ट्रोक को ढीला करना शुरू कर देता है।बिना वॉशर के ब्लाइंड रिवेट्स अलू/स्टील मल्टीग्रिप 4,8 x 15 के 120,000 टुकड़े (एक कीलक के लिए दो स्ट्रोक)।परीक्षण के दौरान, 54,000 टुकड़ों के रिवेट्स के घिस जाने के कारण जबड़ों के एक सेट को प्रतिस्थापित किया गया।

औद्योगिक श्रृंखला:

औद्योगिक श्रृंखला रिवेटिंग टूल में मॉडल शामिल होते हैं, जिसमें रिवेट्स सेटिंग टूल्स के लिए उपसर्ग -एन और रिवेट नट सेटिंग टूल्स के लिए उपसर्ग -एम होता है:

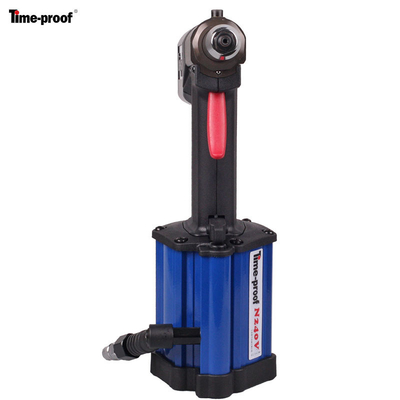

4,0 मिमी तक ब्लाइंड रिवेट्स स्थापित करने के लिए N240, N240V
4,8/5,0 मिमी तक ब्लाइंड रिवेट्स स्थापित करने के लिए एन250, एन250वी
6,4 मिमी तक ब्लाइंड रिवेट्स और स्ट्रक्चरल ब्लाइंड रिवेट्स सेट करने के लिए N640C, N640CV, N640G, N640GV
10 मिमी तक मोनोबोल्ट या समकक्ष सेट करने के लिए N1100G
एम8 तक ब्लाइंड रिवेट नट स्थापित करने के लिए एम2308
एम12 तक ब्लाइंड रिवेट नट स्थापित करने के लिए एम2312
16 मिमी तक के स्ट्रोक के साथ स्प्लिट नट सेट करने के लिए M2312L
एम14 तक ब्लाइंड रिवेट नट स्थापित करने के लिए एम2314
प्रत्यय -V के साथ मॉडल कोड टूल को वैक्यूम सक्शन सिस्टम के साथ इंगित करता है जो टूल नोजपीस में ब्लाइंड रिवेट्स को पकड़ता है और सेटिंग के बाद स्वचालित रूप से बाकी मेन्ड्रेल को उड़ा देता है।
प्रत्यय -सी के साथ मॉडल कोड इंगित करता है कि उपकरण मोनोबोल्ट, इंटरलॉक, मैग्नालॉक या समकक्ष सेटिंग लगाने के लिए अतिरिक्त लंबे स्ट्रोक के लिए डिज़ाइन किया गया है;जबकि प्रत्यय -जी इंगित करता है कि उपकरण हेमलोक या समकक्ष सेटिंग लागू करने के लिए अतिरिक्त कर्षण शक्ति के लिए डिज़ाइन किया गया है।
औद्योगिक श्रृंखला के उपकरण सामान्य औद्योगिक और व्यावसायिक अनुप्रयोगों के बाजार क्षेत्र को लक्षित कर रहे हैं।श्रृंखला में ब्लाइंड रिवेट्स सेटिंग टूल के साथ-साथ ब्लाइंड रिवेट नट/बोल्ट सेटिंग टूल, स्प्लिट नट सेटिंग टूल भी शामिल हैं।
यह टाइम-प्रूफ™ न्यूमेटिक रिवेटिंग टूल्स रेंज की मुख्य श्रृंखला है।
औद्योगिक उत्पादन में विभिन्न अनुप्रयोगों के लिए कई कार्यात्मक विस्तारित नाक असेंबली और अनुकूलित सहायक उपकरण हैं।
टाइम-प्रूफ में एक अनुभवी आर एंड डी टीम है जो ग्राहकों के लिए फास्टनिंग समाधानों की सेवा प्रदान करती है।

व्यावसायिक श्रृंखला
व्यावसायिक श्रृंखला रिवेटिंग टूल में मॉडल शामिल हैं: QH264, 6,4 मिमी तक लॉकबोल्ट सेट करने के लिए
10 मिमी तक लॉकबोल्ट सेट करने के लिए QH1100, 6,4 मिमी तक स्पीड-रिवेट सेट करने के लिए TK164 और हैमरड्राइव रिवेट सेटिंग टूल, इंस्टॉलेशन उपकरण।

व्यावसायिक श्रृंखला के रिवेटिंग उपकरण ग्राहकों की आवश्यकताओं के आधार पर विकसित किए जा रहे हैं और फास्टनरों की स्थापना समाधानों की सेवा द्वारा प्रचारित किए जा रहे हैं।
औद्योगिक श्रृंखला और व्यावसायिक श्रृंखला उपकरण उपस्थिति को डिफ़ॉल्ट रूप से नीले रंग के वायु सिलेंडर के साथ व्यवस्थित किया जाता है।
